1. addplot 命令

如果您想在已经创建好的 twoway 类型图中添加标题或者追加其他数据点内容，addplot命令将非常有用。其 可以在已经绘制好的 twoway 类型图片上追加内容。更重要的是，如果您没有原始制图数据，只有图形文件时，也可用该命令在图形文件上进行修改。参见连享会推文：

• 专题：Stata绘图

  • Stata绘图：addplot-层层叠加轻松绘图

1.1 命令简介

addplot [graphname] [numlist] : twoway_plots

addplot 命令有一些选项。其中，graphname 为需要进行追加内容的原始图片，可省略。如果省略，则使用当前的图片。numlist 用于设定要修改的子图编号。默认修改的是所有图片。如果进行分组绘图，仅需修改分组绘图后的子图编号。 norescaling 选项代表是否改变图形的尺度，以便保留轴标签和范围，通常情况下需要加入该选项，不改变图形的尺度。 legend 选项可选择是否显示图例，可根据情况自定义。具体内容可参见 Stata 的 help 文件：help addplot 。

1.2 实例：用 addplot 图示上市公司市场表现

改革开放以来，我国基础设施建设突飞猛进,有力地支持了我国经济社会持续健康发。站在历史发展的节点上，新一代基础设施建设同样被寄予厚望。互联网数据中心（ IDC ）是新一代基础设施的重要组成部分。本节选取互联网数据中心行业中一家上市公司用 addplot 命令来图示其市场表现（股票价格）及投资者情绪（换手率）。

1.2 .1 路径设定及命令安装

命令如下：

clear                                   //可以直接运行本部分命令即可设定好路径及文件夹创建
global root= "D:\addplot&fabplot"       //在 D 盘自动创建 addplot&fabplot 文件夹
global raw_data= "$root\Raw_data"
global figures= "$root\Figures"
cap !mkdir "$raw_data"                 // cap 命令可让错误的代码继续运行
cap mkdir "$figures"                 //如果已经创建了这些文件夹，也可以运行
cap mkdir "$raw_data"
cap mkdir "$figures"                     //以上命令在每次打开 do 文件都可运行
cd "$raw_data"
set scheme s1color                      //统一设定绘图风格
ssc install cnar,replace               //获取 A 股上市公司财务年报数据
ssc install cnstock,replace                //获取 A 股上市公司名称
ssc install cnstrade,replace                //获取 A 股上市公司历史行情数据
ssc install addplot,replace                //安装本文介绍的命令
ssc install fabplot,replace                //安装本文介绍的命令

1.2 .2 数据下载及初步处理

命令如下：

clear
global id="600845"
cntrade $id
cap replace stknme="宝信软件"  if stknme=="钢管股份"
global nn = stknme[1]                       //股票名称
use "$id.dta", clear
tsset date                                  //设定为时间序列变量
gsort date
gen x1=_n
gen x2=_N
gen x3=x2-x1
keep if x3<120                           //只保留最近 120 交易日数据
egen x4=max(clsprc)
gen x5=0                                  // 最近 120 交易日价格最大值
replace x5=1 if clsprc < x4
egen x6=min(clsprc)
gen x7=0                                  // 最近 120 交易日价格最小值
replace x7=1 if clsprc > x6
replace rit=rit*100                      //转换为百分比的分子
replace rit=round(rit,.01)              //保留两位小数
destring turnover,replace
twoway qfitci clsprc turnover,stdf  title("最近120个交易日股票价格与换手率（$nn）") || scatter clsprc turnover  //二次拟合线和散点图
graph save price.gph,replace

结果如下：

图 1 二次拟合线和散点图

图 1 是宝信软件最近 120 日交易日的股价及换手率的二次拟合线与散点图。总体上，二者具有一定的正相关性。

命令如下：

tsline clsprc , xlabel(,angle(60))  name(g1,replace)
tsline clsprc , xlabel(,angle(60))  name(g2,replace)
tsline clsprc , xlabel(,angle(60)) subtitle("$nn $id")   //普通绘图

结果如下：

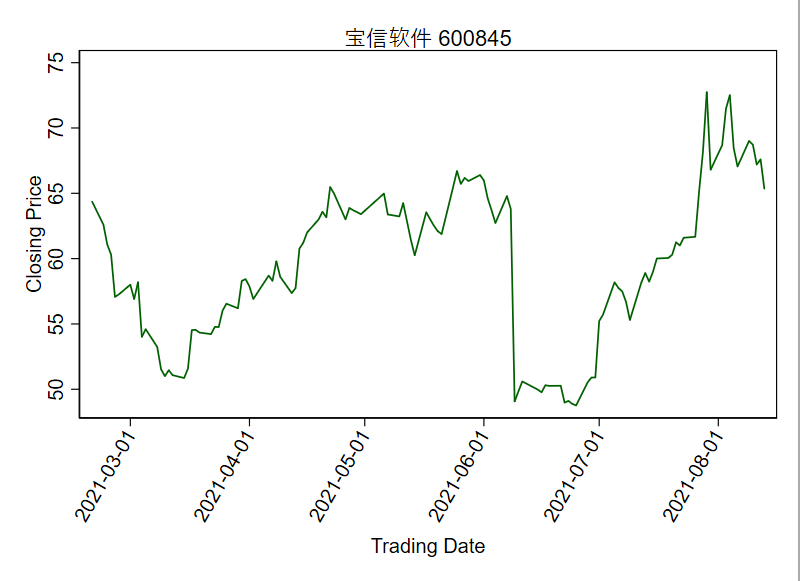

图 2 普通绘图

1.2 .3 追加不同类型涨跌幅

命令如下：

addplot: scatter  clsprc date if x3<1,  ms(o)   mlabel(rit) legend(off)      //追加最近一个交易日涨跌幅
addplot: scatter  clsprc date if x5<1,  ms(d)   mlabel( rit)  legend(off)    //追加最近 120 日交易日最高价时的涨跌幅
addplot: scatter  clsprc date if x7<1,  ms(d)   mlabel( rit)  legend(off)    //追加最近 120 日交易日最低价时的涨跌幅
graph export "$figures\\price_$id.emf", replace

结果如下：

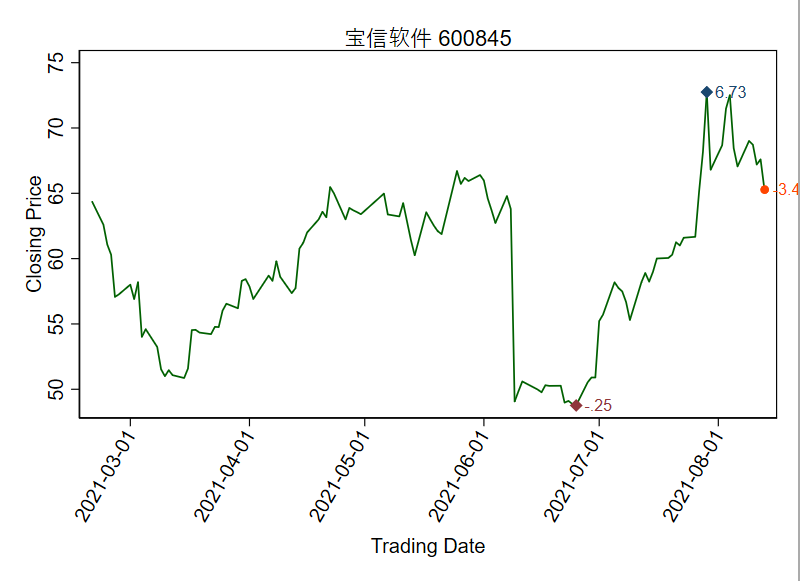

图 3 基本示例

1.2.4 对图片追加标题及箭头示例

命令如下：

addplot g1: , title("股票价格($nn $id)")
addplot g2: , title("股价时序图")
graph drop g1 g2	   //删除图片

结果如下：

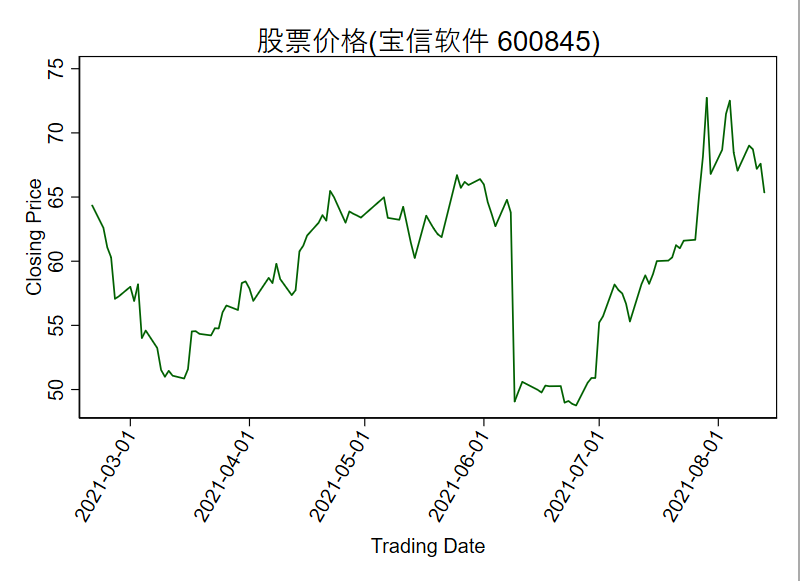

图 4 对图片追加标题

图 5 对图片追加标题

命令如下：

clear
graph drop Graph
graph use  price.gph
addplot price: pcarrowi  50 1.7 64 1.85 "换手率最高点",legend(off)     //中间数字代表箭头首尾坐标
addplot price: pcarrowi  80 0.7 73 1.0 "价格最高点",legend(off) 	      //中间数字代表箭头首尾坐标
graph drop price
erase price.gph

结果如下：

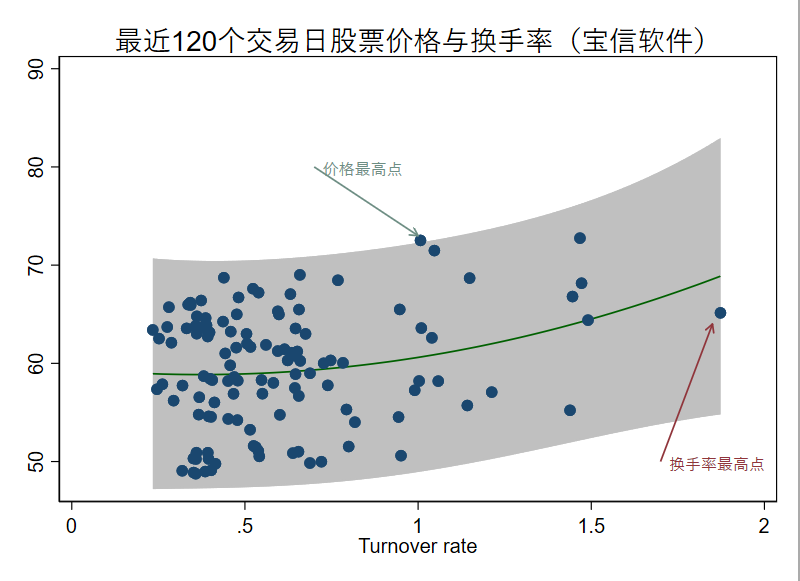

图 6 对图片添加箭头示例

2. fabplot 命令

fabplot 可以在生成分组的 twoway 类型图片的基础上追加前景图。fabplot中的 fab 表示在每个面板数据背景图（background）上再加一个前景图（foreground），实现面板数据的图示化且可对图片进行调整。

2.1 命令简介

fabplot command yvar xvar [if] [in] , by(byvar [, byopts]) [select(condition) front(twoway_command) frontopts(twoway_options) graph_options ]

fabplot 命令可以在分组图片的基础上进行绘制散点图或者其他类型的 twoway 图片类型。其中一部分观测值数据作为前景图数据，其他数据作为背景图数据。其有一些选项可以自定义。 by（） 选项用于设定分组变量；select（）选项可指定一个真假条件；front（）选项可以指定一个 twoway 命令对观察值进行调整，例如 connect 。；frontopts( ) 选项可以指定 twoway 命令对每个子图的前景图进行调整 。具体内容可参见 Stata 的 help 文件：help fabplot。

2.2 实例：用 fabplot 检验资产硬朗度

被誉为“中国民间股神”的林园先生早在 2006 年的新浪博客中提出其选股的财务标准。包括利润总额、毛利率、预收款和净资产收益率等。其中，利润总额直接反应公司的赚钱能力，筛选的标准起码是一个小目标。净资产收益率高，说明企业盈利能力强，这个指标反应企业的效益如何。筛选的标准一般是大于 20% ，小于 10% 的免谈。毛利率可以反应企业经营的定价权。筛选的标准是毛利率大于 20% 的企业，同时需要稳定上升。预收款越多，说明产品供不应求，产品是香饽饽，可以反应产品的硬朗度。应收款太多的公司应该回避，可能产品销售不畅。 理论联系实践，基于上述筛选标准，本节利用 fabplot 命令对比图示互联网数据中心行业中 14 家上市公司最近 10 年的净资产收益率，从历史的角度检验其资产硬朗度。 命令如下：

*下载数据
global s 600845 300383 300017  600602 002335 603887 600797  300166 002197  300846 603881   300738 603912 300698
clear                             //循环下载所有公司的所有历史年报数据
foreach v of global s {
  cnar `v'
}
openall                            //批量打开所有数据并合并成面板数据
save "stock_cnar.dta",replace
*获取股票名称
clear
cnstock all
merge 1:m stkcd using "stock_cnar.dta"       //合并数据
keep if _merge==3
drop _merge
keep if year>2010                          //保留最近 10 年的数据
gen  净资产收益率=归属于母公司所有者的净利润/归属母公司所有者权益（或股东权益）
fabplot line  净资产收益率 year, by(stknm)  front(connect) frontopts(mc(red) lc(red))
addplot : , xline(2015, lp(dash)) yline(0.2, lp(dash) lc(blue)) norescaling
addplot : , xline(2015, lp(dash)) yline(0.1, lp(dash) lc(blue) ) norescaling
graph export "$figures\净资产收益率.emf", as(emf) name("净资产收益率")  replace

结果如下：

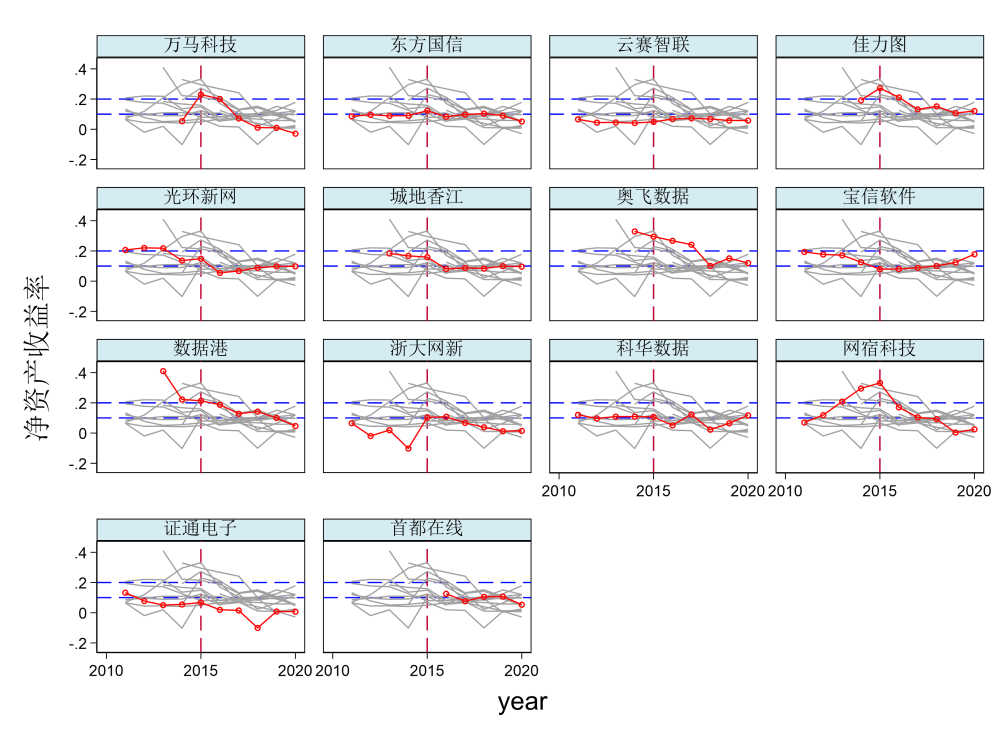

图 7 资产硬朗度

3. 本文小结

本文介绍了两种在原图片上追加新内容的两种命令（addplot 与 fabplot）。 addplot可以对没有制图数据的图片进行内容追加；fabplot可以对分组的图片进行内容追加。此外，还选取了两个有趣的金融实例进行介绍这两个命令。
